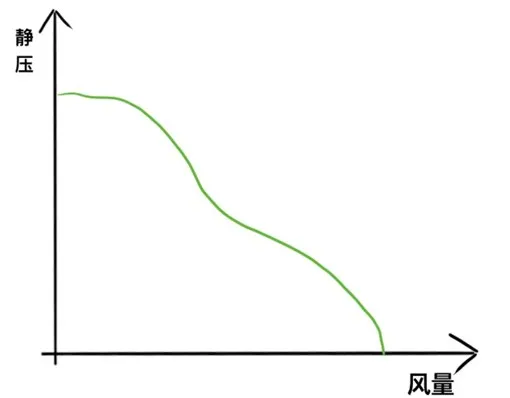

压力损耗（静压）最大时称为最大静压Pmax，即曲线与纵坐标交点处值；
风扇入口与出口二端压力差与当时状态下流量Q的对应值为PQ值，即曲线上的各点的值（P，Q）。
我们通过产品的相关参数，以及产品需求散热的相关数据，可以计算出产品达到预期散热效果所需的风扇风量（《如何计算产品所需散热风扇的风量》一文中有介绍）。
当计算出所需的风扇风量值时，我们可以通过散热风扇PQ曲线特性，配合产品的系统阻抗特性曲线，进一步选择更为适合产品需求的散热风扇。

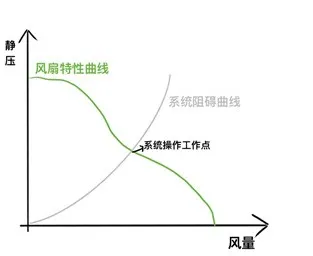

绿色的曲线为风扇特性曲线（FPC，Fan Performance Curve），需由风洞量测；
灰色的曲线为客户系统阻抗曲线（SRC，System Resistance Curve），亦需由风洞量测，因客户不同所以一般风扇仅标识出FPC；
FPC与SRC交界点即为客户系统操作工作点OP，Qb与Pb是可满足客户使用上所需求特性，因此客户选择风扇时仅以Qa与Pa来选择并不是最适切的。建议客户提供系统给我们，为客户免费测出SRC可更容易选择适用风扇以及判定客户的系统阻抗设计是否得宜。
通过FPC与SRC示意图可以知道：A风扇的静压最大值和风量最大值高于B风扇，但是B风扇的交点高于A风扇，因此B风扇会更适合这个产品一些。
对于高阻抗的结构系统，可以选择高风压的风扇。反之，对于低阻抗的系统，则更适合选择高风量的散热风扇。

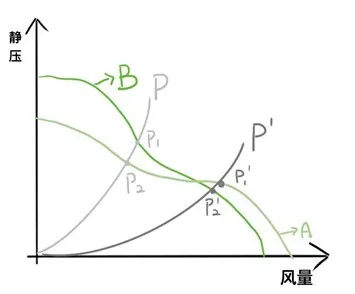

如图所示，对于P产品，高风压的B风扇会更为合适；对于P’而言，高风量的A风扇会更为适合。
通常我们没有办法准确测量系统阻抗，一般应该选择比预测风量大1.5-2倍的散热风扇。
所以，在选择散热风扇的时候，风扇0静压下的风量并不是影响散热效果的唯一指标，还需要根据机箱的结构的系统阻抗，来选择最为合适的散热风扇。
kok游戏官网，作为一家集研发与生产为一体的客制化散热风扇生产厂家，不仅仅能为您提供最具性价比的散热风扇产品，还可以为您提供更为合适的散热解决方案，如有相关需求及疑问，请联系我司。
